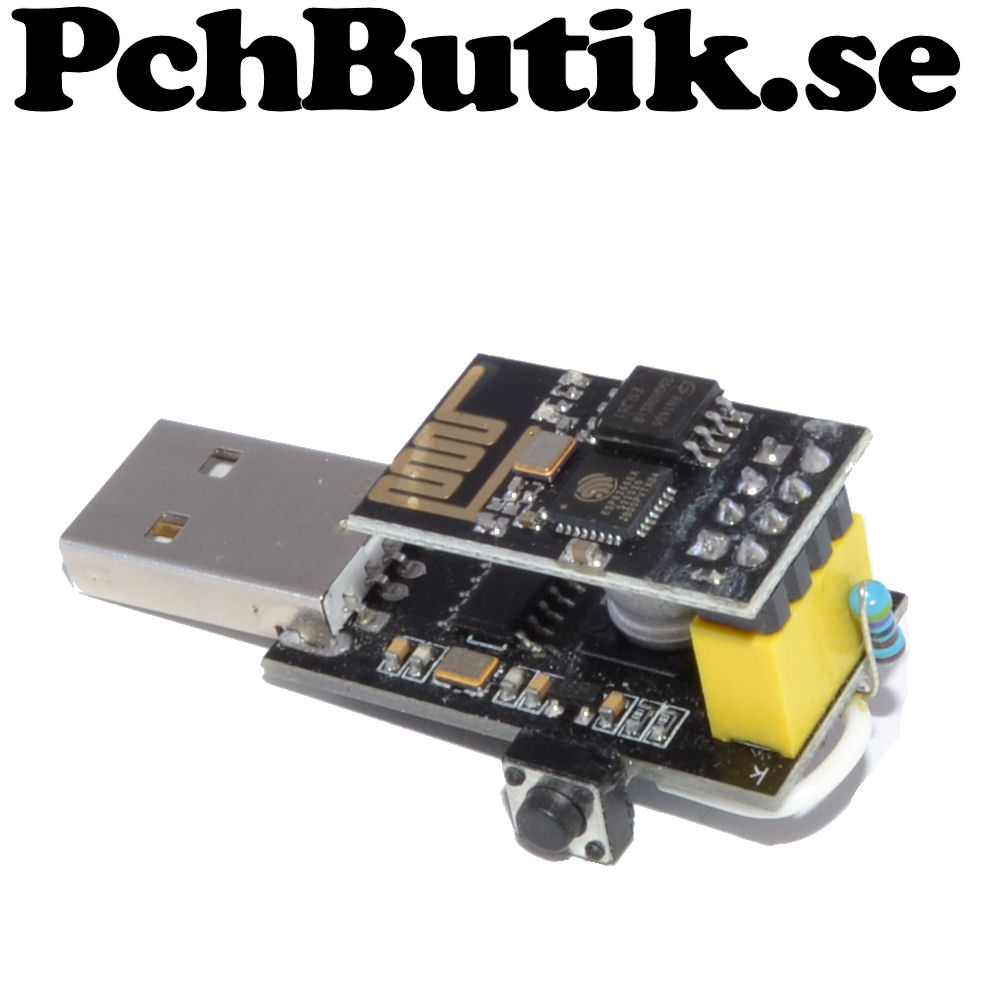

Använd en ombyggd USB till ESP-01 adapter för att uppdatera modulen.

Uppdatera din ESP-01 modul till SDK version: 3.0.4 och AT version: 1.7.4.0, eller välj senare versioner.

Ombyggnaden hittar du här: Ombyggnad

För att uppdatera en ESP-01, behöver du verktyget Flash Download Tools version 3.9.5 eller senare.

Verktyget finns att hämta här: https://www.espressif.com/en/support/download/other-tools

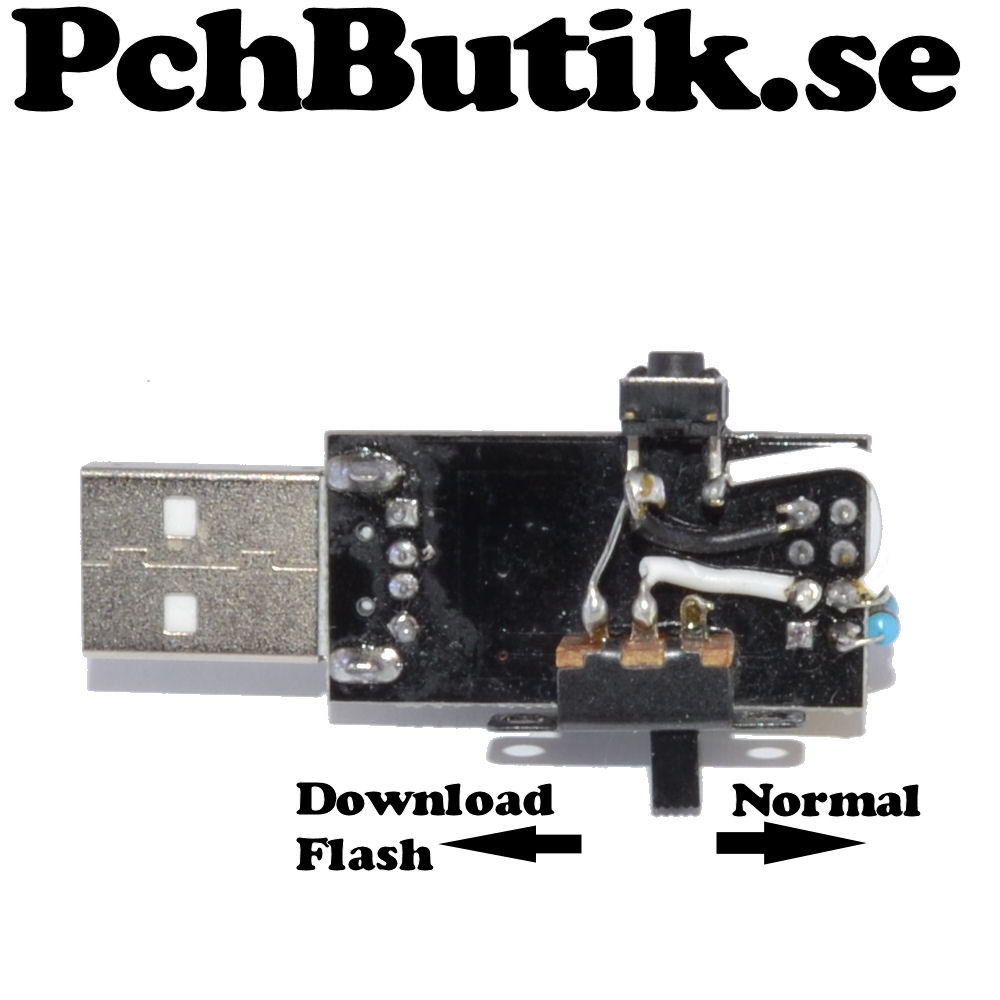

För att hämta info om din modul: växla brytaren till Download Flash och tryck reset.

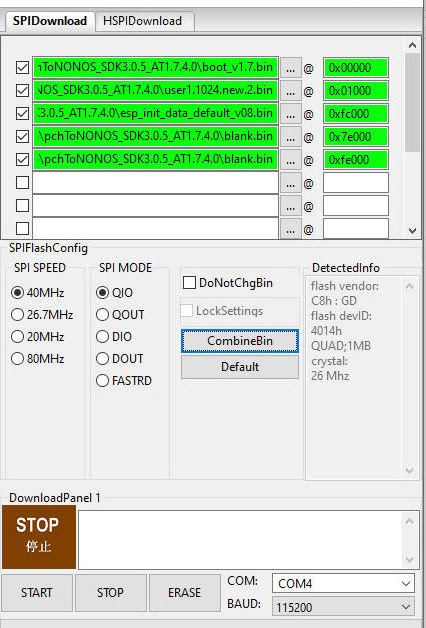

Gör inställningar som i bilden, klicka av alla checkrutor före bin-filerna och tryck start.

I DetectedInfo visas exempelvis flash vendor, flash devID och crystal-frekvens.

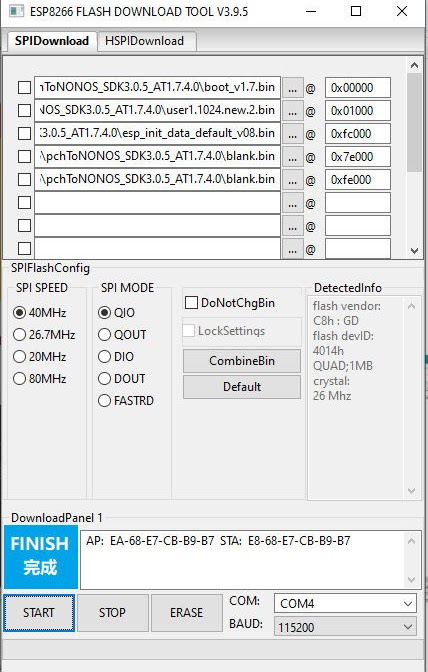

I DownloadPanel visas modulens MAC-adresser för AP och STA.

För att uppdatera behöver du dessa bin-filer eller senare versioner:

boot_v1.7.bin

user1.1024.new.2.bin

esp_init_data_default_v08.bin

blank.bin

Du hittar bin-filerna här: https://github.com/espressif/ESP8266_NONOS_SDK/tree/master/bin

Ladda hem filerna och öppna dem genom att klicka på de tre punkterna.

Ange adresserna enligt bild för var filerna ska laddas upp. Viktigt: kolla noga.

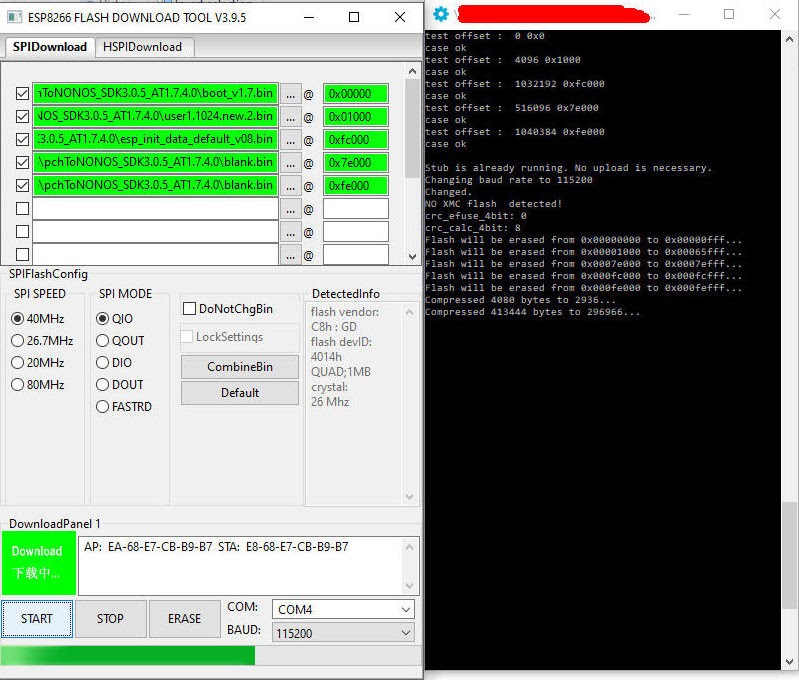

Tryck på START och vänta en minut tills uppladdningen är klar. Växla till Normal och tryck reset.

För att frigöra COM-port så att andra program kan använda porten, tryck på STOP.

För att kolla att allt funkar som det ska, öppna ett serieinterface, till exempel i Arduino IDE.

Hastigheten på porten är oftast 115200 baud.

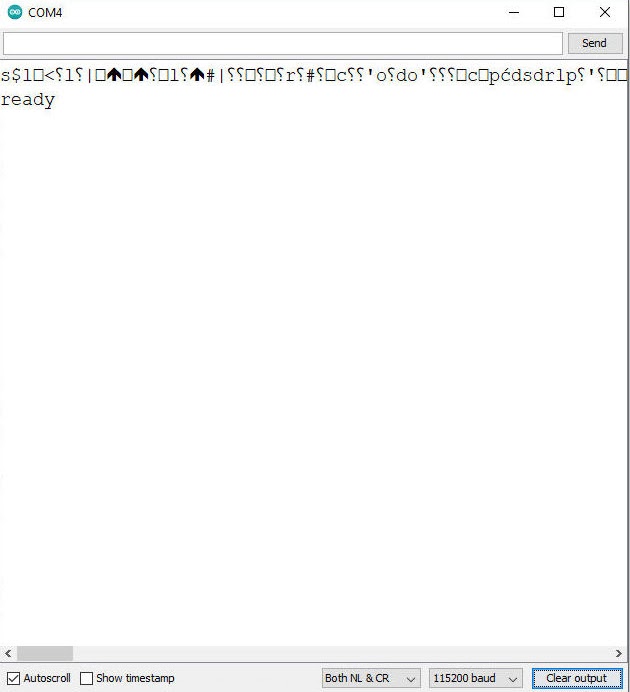

Om du trycker reset kommer det en massa skräp från porten, men det är oftast bara fel hastighet (74880).

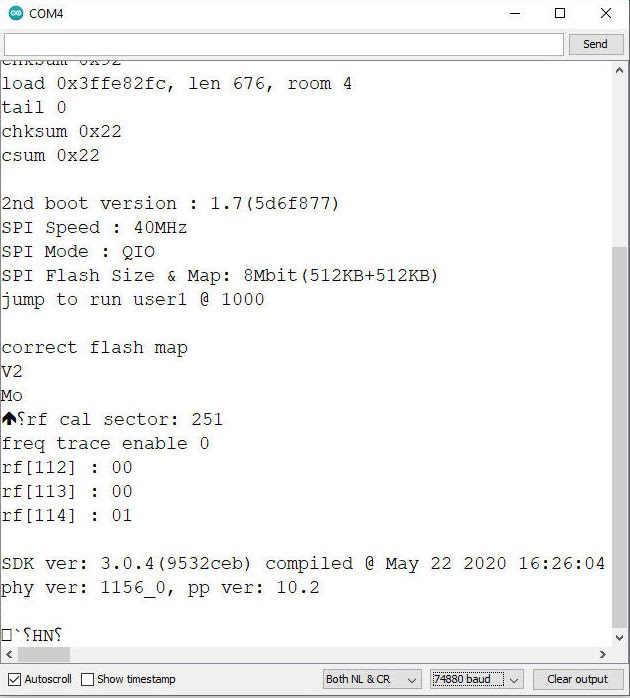

Vill du se data, ändra till 74880 baud och tryck reset igen.

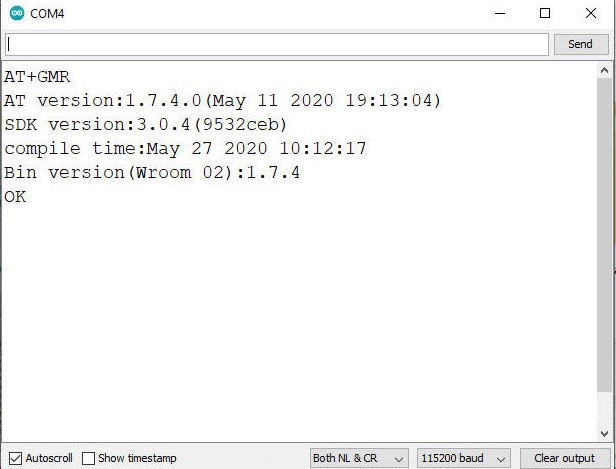

För att kolla att allt har funkat och du fått in rätt version, skriv AT+GSM i rutan och klicka på Send.

Glöm inte att ställa hastigheten på 115200 baud först.

Här hittar du AT-kommandon (Basic): https://www.espressif.com/sites/default/files/documentation/4a-esp8266_at_instruction_set_en.pdf

Inköpslista:

ESP-01 med 1MB minne och ESP8266 Wifi: https://pchbutik.se/278-.html
